壓水式反應堆核電站主要是由核蒸汽供應系統和汽輪發電機系統組成。

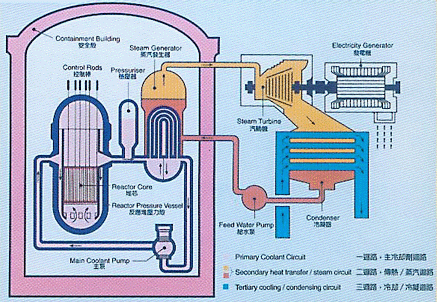

壓水式反應堆圖解

1．反應堆堆芯內進行核裂變并穩定地釋放熱能。由于采用穩壓器提高系統內的水壓，一回路的水受熱后不會沸騰。這些高壓水隨之將堆芯內產生的熱能帶走。
2．帶熱能的高壓水經蒸汽發生器內數以千計的傳熱管，將熱能傳到管外二回路系統的水內。二回路系統與一回路系統是完全分隔的。

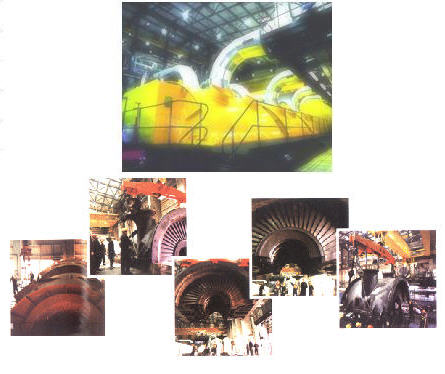

3．二回路水隨即受熱沸騰，變成蒸汽，然后推動汽輪發電機組產生電力。

4．蒸汽自汽輪機排出，被三回路的海水冷卻后，再循環至蒸汽發生器加熱。 核能與裂變 核反應堆
